Bonjour,
Je souhaite changer l'aménagement intérieur de mon véhicule.
Actuellement c'est comme ça :



Très rustique et lourd...

On aimerait faire un aménagement comme ça :




L'extérieur c'est :

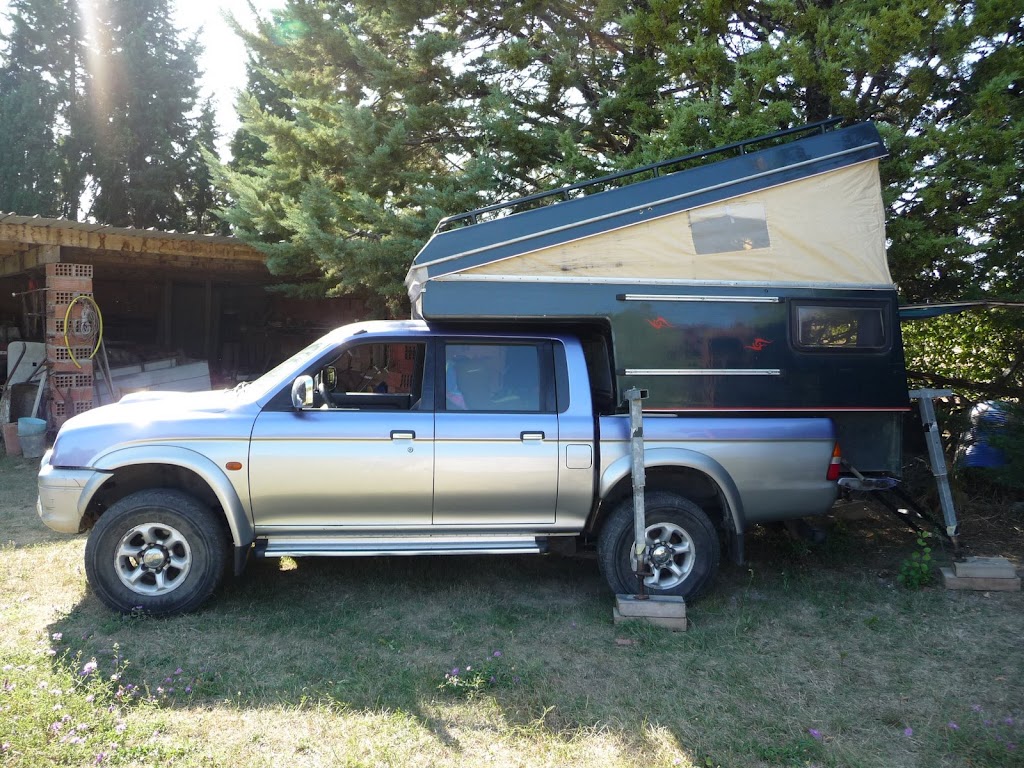

avec le toit ouvert :


Si un jour j'ai le courage j'aimerais pouvoir changer la porte arriere pour en mettre une plus étroite, et avoir un système en 2 partie pour éviter d'avoir besoin de tant de place à l’arrière quand on descend l'échelle:


J'aime bien le contreplaqué, mais j'aimerai avoir vos conseils sur l'épaisseur à utiliser, le bois, les tasseaux, les colles...
Et comment je fixe l'aménagement à la cellule qui est en polyester ?

Tous vos conseils sont bon à prendre merci d'avance !

Bonjour Niakool,


Je laisse les spécialistes du contreplaqué au niveau des amènagements intérieurs t'apporter leurs conseils avisés, ayant principalement utilisé du Nidaplast de 10mm. Voici tout de même une information récupérée en me rendant avec Ankata camper chez Modulidea, Stefano avait indiqué qu'il fixait les panneaux de contreplaqué à des cornières en aluminium, elles même rivetées sur les panneaux sandwich avec des rivets aveugles qui se découpent en "pétales" comme ceux des plaques d'immatriculation.

Bons projets de réamènagement et bonne année

Bernard

pour le cp je sais pas mais belle maitrise de sketchup

Oui c'est tres pratique pour les plan 3D. Et relativement facile à apprendre.
Manard:du coup on colle le cp à la cornière ?

Bonjour Niakool,

niakool a écrit :Oui c'est tres pratique pour les plan 3D. Et relativement facile à apprendre.
Manard:du coup on colle le cp à la cornière ?

Des assemblages que j'ai vus, de souvenir Stefano les montaient avec des vis + rondelles et écrous car en tout terrain les vis à bois dans du contreplaqué ont tendance à s'arracher.

Bonne réflexion

Bernard

Sinon est-ce que coller le CP à la cornière serait peut être intéressant ? Plus léger et absorberait mieux les secousses ?
J'ai du mal à visualiser comment position la cornière par rapport au CP et au panneau sandwich...
Désolé je suis vraiment novice

Bonjour Niakool,


Voici un exemple d'assemblage, la cornière alu n'a pas besoin de faire toute la hauteur d'un panneau de contreplaqué. Dans les assemblages contreplaqué/contreplaqué on doit pouvoir mettre des tasseaux en bois, Charles te dira comme il procède.



Bonne journée

Bernard

Bonjour Bernard,
dans ton shéma peux tu me dire comment s'appelle la vis faisant un
w noir .
Claude

Bonjour Claude,


Ce n'est pas une vis, mais un rivet aveugle dont la partie encastrée se découpe en 3 ou quatre morceaux comme les rivets de plaque d'immatriculation

Bernard

Bonjour,


J'ai trouvé une animation où on voit ce type de rivets appelés "Rivet éclaté"

http://www.scellit.com/Riveter/fr/anima ... les_fr.swf"

Dans la fenêtre qui s'ouvre, cliquer une première fois sur "En savoir plus" sur le Rivet éclaté en bas à gauche, puis sur la nouvelle fenêtre qui s'ouvre : "Voir la déformation"

On voit bien à quoi ressemble ce rivet

Le rivet étoilé devrait également convenir à ce type d'assemblage.

Bernard

re , Bernard,
j'ai pigé ,dans l'exemple il me semble ,c'était corniére d'alu /contreplaqué .
donc cela fonctionne avec ces matériaux différents ?
(c'est toujours pour la réflexion de la fixation de ma télé)

Manard a écrit :Bonjour,


J'ai trouvé une animation où on voit ce type de rivets appelés "Rivet éclaté"

http://www.scellit.com/Riveter/fr/anima ... les_fr.swf"

Bernard

super les animation sur ce site

Merci bernard !
C'est super le schema !
Du coup est-ce judicieux si je mets moins de vis et je colle le CP sur la cornière ?

Bonjour Niakool,

niakool a écrit :Merci bernard !
C'est super le schema !
Du coup est-ce judicieux si je mets moins de vis et je colle le CP sur la cornière ?

Tu peux certainement coller le contreplaqué et l'alu avec une colle qui adhère sur les deux, mais une fois que c'est collé tu ne peux plus démonter... faut être sûr de son coup, remarque nous avec le Nidaplast c'est un peu pareil. Je ne sais quelle colle peut-être utilisée certainement de la MS polymère, de la colle polyuréthane et certainement d'autres.

Faire un essai préalable avant sur une chute, une bonne prise n'est acquise qu'au bout de quelques heures, pour la MS polymère en vaporisant un peu d'eau on accélère la polymérisation.

Bonne après-midi

Bernard

En tout cas merci ! Je vais opter pour du contreplaqué, de la cornière en alu, des vis et le tout collé.
J'ai commencé à vider la cellule. Et j'attaque demain le démontage de l'aménagement actuel. je vous ferais des photos demain.

Je pense garder que le lit tiroir actuel qui est certes un peu lourd mais très pratique.


Par contre les pieds pour sur élever la cellule sont vraiment très lourds et pas pratique (pas assez haut), j'aimerais trouver trouver une solution avec des pieds aluminium par exemple.

ça y'est les meubles sont enlevés, en fait ils étaient juste posés et retenus par les gros écrous qui maintiennent la cellule au porteur. Du coup le fond des meubles était très épais (5 cm).



La réserve d'eau de 120 L rentre pile poil


Prochaine étape vais refaire les meubles en dehors de la cellule... pour l'instant il me manque le frigo tiroir (commandé) pour que je puisse faire le meuble de cuisine.

Bonjour Niakool,


Si le fond des meubles étaient aussi épais, il devait participer à la répartition de la surface de serrage, à ta place je mettrai des contreplaques en alu ou inox pour répartir les efforts de serrage, sinon tu risques écraser le plancher si c'est un panneau sandwich sans insert...

Bonne modification

Bernard

Ah merci pour cette info car j'allais faire une bêtise... Si je mets un contre plaqué en 13mm est-ce suffisant ? aurais tu un schéma pour expliquer la répartition de serrage ? Désolé je suis vraiment débutant
En fait le fond de la cellule est en aggloméré de 3-4 cm recouvert de fibre de verre+résine

Bonjour,


Ta cellule devait être lourde avec toutes ces épaisseurs car trois à 4 cm d'aggloméré c'est assez dense. Le risque d'écrasement dont je parle est bien moindre avec un fond plein, mais ajoute peut-être une grosse rondelle sous la tête de tes boulons ou écrous, ou un morceau de contreplaqué de 10x10 cm. Il te faut veiller à ne pas avoir de grandes eaux dans le fond de ta cellule car l'aggloméré n'aime pas , surtout au niveau des traversées des boulons qui ne peuvent être étanches, mis à part que ce soit de la qualité marine...

Bonne après-midi

Bernard

En fait le fond est du contre plaqué marine de 2cm d'épaisseur (j'avais pas regardé au bon endroit... )

Dans ce cas là une rondelle sous la tête d'écrou ou de la vis suffira.

Bonne poursuite des travaux

Bernard

Bonjour,

je vois que tu n'hésites pas à rentrer dans le vif du sujet sans attendre, Niakool !

Je confirme les conseils prodigués plus haut à propos des fixations de panneaux de contreplaqué sur la caisse en polyester : Les rivets "éclatés" qui se déforment en "fleur" derrière le parement de polyester dans l'épaisseur de l'isolant sont les mieux adaptés et sont bien ceux utilisés par Stéfano pour réaliser ses aménagements Modulidea. C'est d'ailleurs chez lui que je me suis fourni en rivets pour construire l'aménagement intérieur de notre Mocamp "Light".

J'ai procèdé de la façon suivante :
Des cornières alu (20 x 20 x 1.5 mm) sont fixées aux parois par rivetage, puis ensuite les panneaux sont fixés à ces cornières par vissage (vis inox bien sûr !).
Je n'ai pas trouvé utile d'ajouter de la colle, mais peut-être est-ce une option possible pour renforcer la tenue sur piste. L'inconvénient est que l'assemblage devient indémontable...
J'ai utilisé du contreplaqué de peuplier revêtu de décor mélaminé pour les surfaces verticales et de stratifié pour les surfaces horizontales.
Tous les panneaux fixés sur le plancher sont en contreplaqué marine, et eux sont collés en plein en plus du vissage, afin d'éviter au maximum toute intrusion d'eau en cas de fuite ou de renversement involontaire. C'est un défaut très gênant que j'avais constaté sur notre précédente cellule. Un nettoyage du sol à grandes eaux ne crée plus de problème désormais.

Ah merci encore pour ces précieux conseils ! C'est une super technique la fixation sur le plancher. Je vais le faire pour la kitchenette. Pour les 2 banquettes je pense les laisser amovible pour pouvoir enlever ma réserve d'eau si un jour y'a un souci.

L'ameublement suit sont court. J'ai fait les 2 banquettes et j'attaque la kitchenette (j'ai enfin reçu le frigo tiroir (http://waeco.com/fr/5685_5859.php) !).
Voilà la 1ere banquette :



J'aimerais avoir vos lumières sur l'aération que je dois prévoir pour le compresseur du frigo. Est-ce qu'une simple grille d'aération peut suffire ?

Bonjour,

pour le compresseur du réfrigérateur, une simple grille suffit, placée au plus près de la source de chaleur de l'appareil.

Dans les plans d'un futur aménagement, j'ai également prévu l'intégration d'un réfrigérateur à tiroir, mais un 60 litres. C'est la seule option possible quand on ne peut pas encastrer le réfrigérateur à porte classique à une hauteur suffisante (70 cm mini). S'il est placé trop près du sol et que le recul est insuffisant, l'intérieur du frigo devient inaccessible, alors qu'avec un tiroir cela devient très ergonomique.

Juste une remarque, Niakool, concernant la douche : après l'avoir expérimenté dans notre précédente cellule, nous avons finalement décidé de na pas prévoir de douche intérieure dans notre cellule actuelle. Avec l'eau chaude, la douche extérieure est finalement bien plus pratique, et l'espace intérieur peut ainsi être consacré aux rangements qui sont toujours insuffisant dans une cellule aussi compacte.

Merci toujours pour votre aide ! D'après ce que j'ai pu lire c'est bien d'avoir une grille que je peux boucher pour l'hiver et qui puisse se démonter pour le nettoyage. Par contre je ne sais pas si ça attire beaucoup la poussière ?

Oui en effet après avoir lu d'autres remarques en ce sens on n'envisage plus de faire la douche à l'intérieure. Pour l'instant la partie où devait y'avoir la douche va rester libre.
Pour la douche vu que l'on a pas beaucoup d'argent on utilisera la méthode du pulvérisateur et on fera bouillir un peu d'eau Qui est d'après ce que j'ai lu très pratique quand on ne se lave pas les cheveux ... et ça amusera les enfants en plus Et s'il fait trop froid à l'extérieur on fera au gant de toilette au chaud
Par contre il m'est arrivé d'avoir l'eau qui a gelée dans l'ancien réservoir de ma cellule. Ce qui a endommagé la pompe immergée. Auriez vous une solution pour éviter cela ?
