Dans cet espace vous allez trouver des tutoriels en "Post it" verrouillés sur lesquels vous ne pourrez pas poser de questions et un autre traitant du même sujet pour que vous puissiez y poser vos questions, faire vos critiques,... ceci permettra d'améliorer le tutoriel initial en Post-it et d'y incorporer les modifications.
Au travers de ce premier tutoriel, je vais essayer de vous guider pour installer et utiliser le logiciel Oziexplorer qui est un logiciel de cartographie permettant de visualiser à l'écran des cartes scannées ou raster, de préparer des voyages à partir de waypoints, routes ou traces, et suivre ces routes ou traces depuis un écran dans le véhicule dialoguant avec un GPS incorporé ou externe. Pour ceux qui connaissent et utilisent des roadbooks avec un Terratrip ou compteurs de distance, c'est une autre manière de voyager avec un guidage GPS.
Si vous n'êtes pas familiarisé avec les termes waypoints, routes, traces,...dans ces tutoriels vous devriez en saisir la signification et leur utilisation.
Il existe deux versions d'Oziexplorer, une s'installant sur les PC avec comme système d'exploitation; XP, Vista et Windows7 qui s'appelle : Oziexplorer et une pour les pockets PC, PNA qui utilisent Windows CE womme logiciel d'exploitation: Oziexplorer CE. Il y a en développement une ou des versions pour les nouvelles familles d'appareils tels Androïd,...
Ce premier tutoriel concerne Oziexplorer pour PC.
Oziexplorer n'est pas le seul logiciel de cartographie sur le marché, il y en d'autres tels CompeGPS, TTQV, Mapsource ...
Comme j'utilise principalement Oziexplorer, je vais vous décrire quelques unes de ces fonctionnalités.
Installation d'Oziexplorer
Télécharger Oziexplorer depuis le site http://www.oziexplorer.com" .
C'est un site australien, présenté en anglais, avec une version française du site

Sélectionner sous "Products" : Oziexplorer
S'ouvre cette fenêtre

En haut à droite choisir la langue française en cliquant sur le drapeau français

En milieu de page vous avez les liens de téléchargement du logiciel et du fichier d'aide en français. Les télécharger sur un répertoire de votre disque dur.

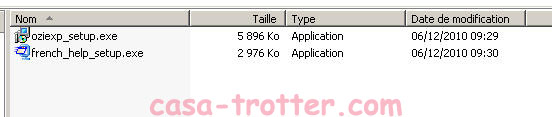

Une fois le téléchargement fini, rendez-vous sur le répertoire où vous avez enregistré ces deux fichiers, dans mon cas sur le disque E :\Oziexplorer
Double cliquer sur : oziexp_setup

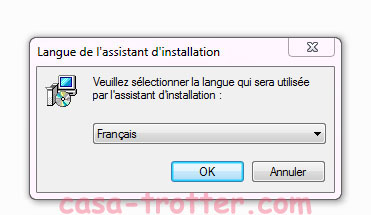

Valider le choix de la langue : "Français"

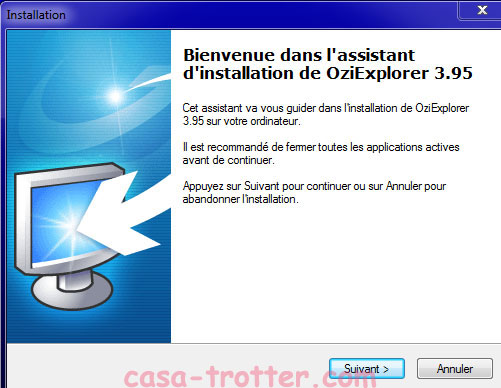

Lancement de l'Assistant d'installation, cliquer sur "Suivant"

Affichage "Accord de licence", sélectionner "Je comprends et j'accepte les termes du contrat" et cliquer sur "Suivant"

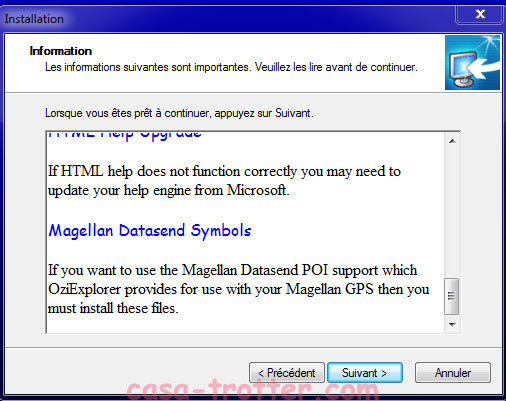

Fenêtre "Informations, à lire et cliquer sur "Suivant"

Sélection du dossier d'installation "c:\oziexplorer" par défaut, vous pouvez en choisir un autre, puis cliquer sur "Suivant"

Fenêtre Composant à installer, cocher "Langue française" et cliquer sur "Suivant"

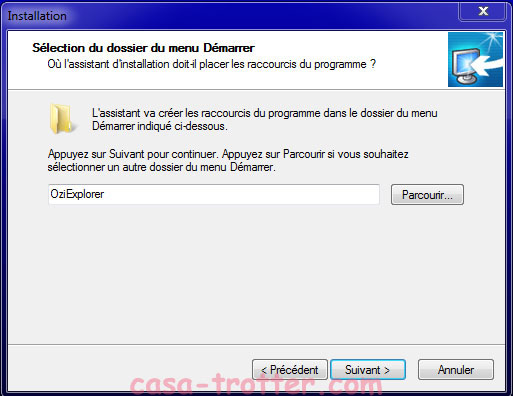

Sélection du dossier Menu démarrer, conserver "Oziexplorer" puis cliquer sur "Suivant"

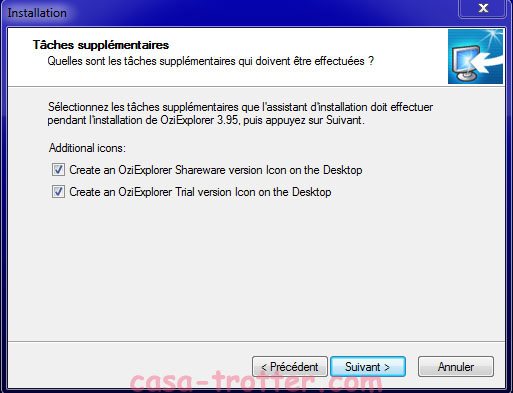

Fenêtres "Tâches supplémentaires", vous pouvez choisir d'afficher les deux icônes de la version démo et d'essais sur votre bureau, plus tard vous pourrez les effacer, et cliquer sur "Suivant"

Fenêtre "Prêt à installer", cliquer sur "Installer"

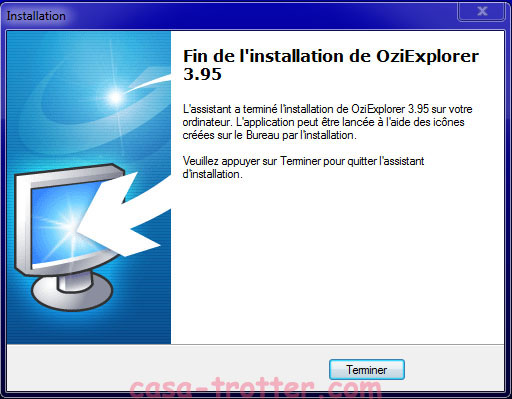

Fenêtre "Fin de l'installation"

Deux versions d'OziExplorer sont fournies dans ce téléchargement : une version Shareware/Demo version et une version d'Essai - chacune a des caractéristiques différentes et des limitations, en utilisant les deux programmes, presque toutes les fonctions d'OziExplorer peuvent être testées.
De nombreuses caractéristiques manquent dans la version Shareware/Demo, vous les obtiendrez dans la version complète achetée cliquez ici pour le détail
La version d'Essai a presque toutes les fonctions de la version complète mais avec ces limitations
Pas de communication avec le GPS en upload/download
Pas de chargement ni de sauvegarde de Waypoints, Evenements, Traces etc...
Pas de sauvegarde d'une carte en fichier image
Ferme après 1 heure de fonctionnement (doit être relancé)
Tous les fichiers nécessaires pour qu'OziExplorer fonctionne
Fichier d'Aide
Fichiers de données de demonstration.
Installation du fichier d'aide
Revenir sur le répertoire où vous avez téléchargé le logiciel d'installation et du fichier d'aide
Double cliquer sur : "french_help_setup"

S'ouvre la fenêtre "Winzip self extarctor", choisissez : "Unzip" et dans le répertoire de destination, laisser : c:\oziexplorer si vous ne l'aviez pas
modifié, sinon choisir celui dans lequel vous fait l'installation

Le fichier s'est décompressé dans le répertoire d'installation d'Oziexplorer sous le nom : OziExplorer.html

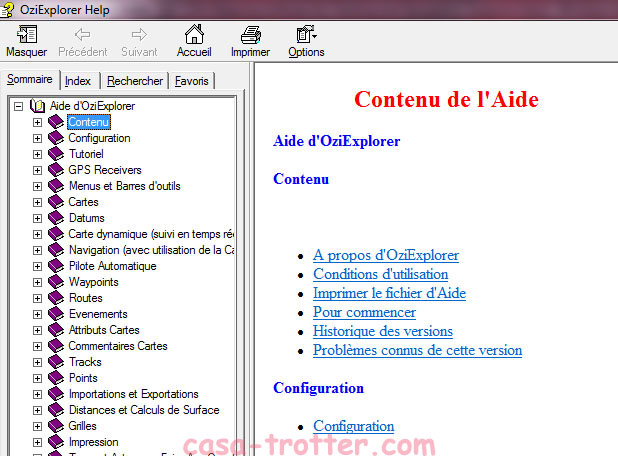

En cliquant deux fois dessus vous ouvrez ce fichier d'aide

Vous pourrez faire appel à cette aide pour rechercher des informations ou fonctionalités d'Oziexplorer, la traduction d'anglais en français a été effectuée bénévolement par des membres du groupe Ozicarto de Yahoo Groups dont je fais partie.
Ouverture d’une carte
Oziexplorer sait ouvrir différents formats de cartes scannées : bmp, jpg, gif, tif, ecw, ozf (format propre à Oziexplorer).
Pour des cartes au format : bmp, jpg, tif, le logiciel Oziexplorer chargera l'intégralité de la carte, tandis que pour les cartes au format ecw et ozf,
Oziexplorer ne charge que la partie affichée à l'écran, il utilise beaucoup moins la mémoire du PC ce qui permet d'afficher des cartes de très grand format. Dans la suite des tutoriels vous aurez l'occasion de tester.
Pour utiliser une carte scannée, il faut qu'elle ait été calibrée avec des 3 ou 4 points connus à minima pour lesquels les latitudes et longitudes sont connus, ainsi que deux paramètres appelés Datum et Projection que l'on trouve la plupart du temps sur les cartes papier.
Il faut d'une part la carte scannée et d'autre part ce fichier de calibration qui en général porte le même nom que la carte avec l'extension ".map"
Concernant les cartes, on en trouve de diffusées sur des sites internet, en vente sur d'autres. L'Espagne permet le téléchargement unitaire de ses cartes géoréférencées en s'inscrivant sur leur site. Leur utilisation est tolérée à titre personnel et non commercial.
http://centrodedescargas.cnig.es/Centro ... /index.jsp" . Il suffit de s'incrire pour accéder à l'espace de téléchargement. Il y a plusieurs échelles de proposées.
Attention beaucoup d'autres cartes sont sous copyright, telles celles d'IGN pour la France.
Pour vous familiariser avec l'ouverture d'une carte, je vous ai mis à disposition une carte d'Espagne au 200K de la région de Huesca : http://dl.free.fr/jqcC3WB5U" ou http://www.archive-host.com/link/60937a ... 184ffc.zip"
Télécharger cette archive "carte-test.zip" compressée, et la décompresser dans un répertoire de votre choix
Vous aurez deux fichiers : HUESCA_H30.ozf2 qui est la carte et HUESCA_H30_ozf.map qui est le fichier de calibration.

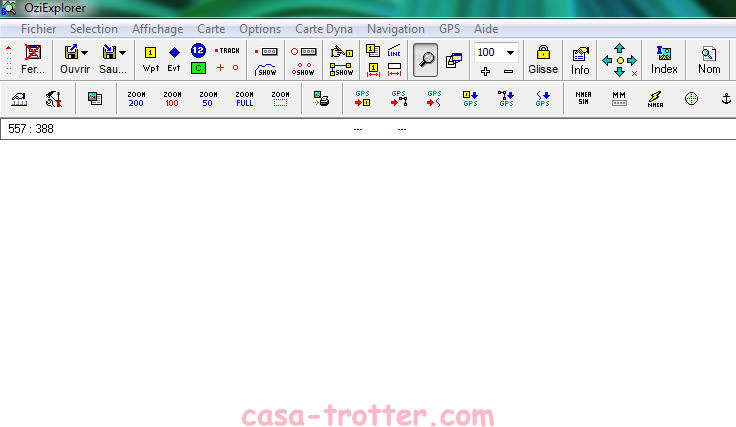

Ensuite lancer "Oziexplorer Trial", puis répondez OK aux trois fenêtres qui s'ouvriront les unes après les autres, et la page d'Oziexplorer apparaît

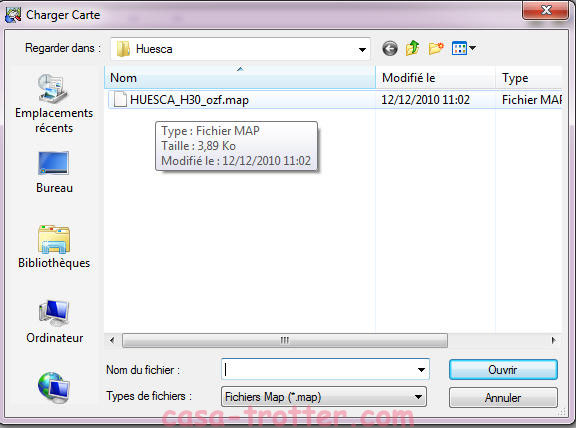

Dans la barre des boutons, appuyer sur "Ouvrir" et "Charger carte"

Aller dans le répertoire où est la carte et le fichier de calibration

Cliquer deux fois sur "HUESCA_H30_ozf.map"
La carte de Huesca se charge et apparaît à l'écran

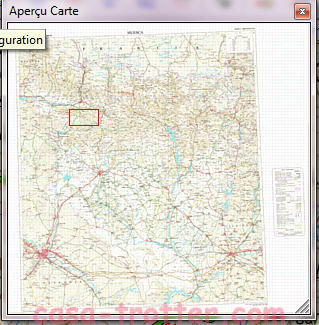

Là on voit une fenêtre d'aperçu

On peut la réduire en cliquant sur le coin en bas à droite, maintenir la pression sur la touche de la souris et ramener le pointeur vers l'intérieur pour réduire ou inversement pour agrandir la fenêtre.
Le rectangle rouge correspond à la zone affichée à l'écran, on peut le déplacer pour une navigation rapide sur la carte, ou bien mettre le pointeur hors de l'aperçu sur la carte et cliquer sur un endroit, maintenir la pression et déplacer le pointeur, la carte se déplace.

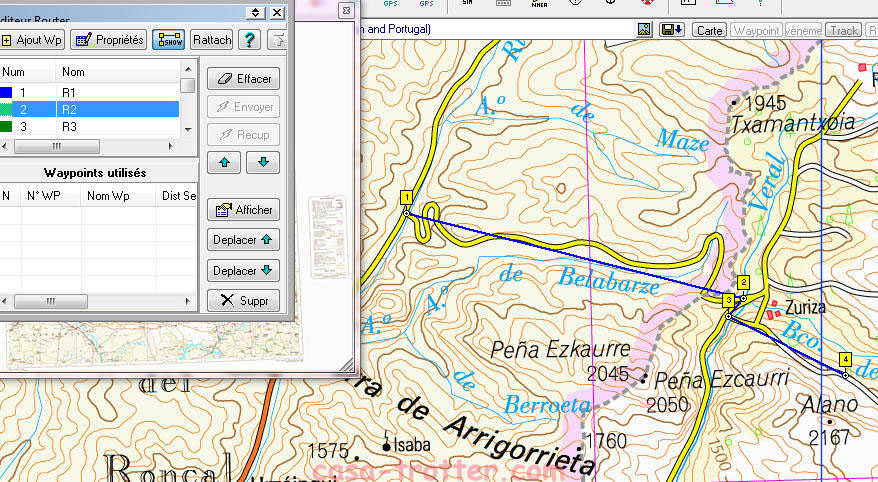

Maintenant je vais vous laisser découvrir seul la création de waypoints en appuyant sur le bouton 1 avec wpt en dessous, créer 4 à 5 waypoints, puis avec ces waypoints faites une route, vous devriez obtenir une route de couleur bleu reliant vos différents waypoints, un peu comme ci-dessous.
Vous pouvez faire appel à l’aide en ligne. C’est en travaillant et cherchant que l’on arrive à mieux mémoriser les séquences à enchaîner.

Avec la version d'essai vous ne pouvez enregistrer les waypoints que vous créez…
Bons essais et au prochain tutoriel où je détaillerai ces waypoints et routes
Bernard
