Couwouizzz astuce #1

ZigZag.Cruiser · Message par **ZigZag.Cruiser** » sam. 28 janv. 2012 15:37

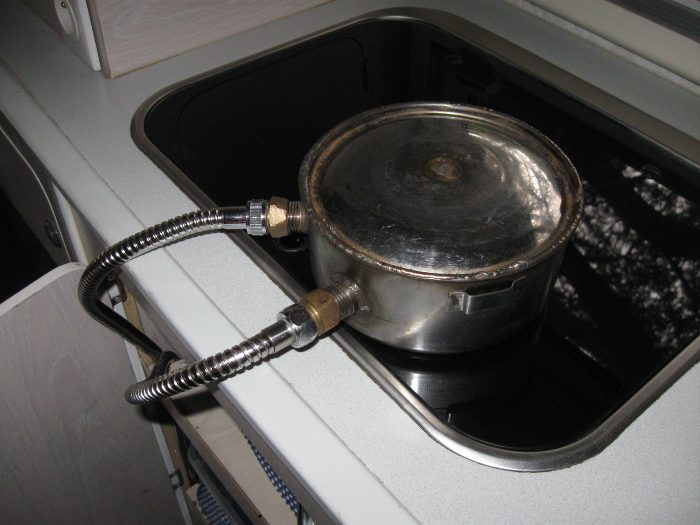

Just for fun

Qu'est ce que c'est ?
et comment ça marche ?
Fred

niakool · Message par **niakool** » sam. 28 janv. 2012 15:40

Un chauffe eau ?

Manard · Message par **Manard** » sam. 28 janv. 2012 15:55

Bonjour Fred,

Je suis de l'avis de Niakool également

. Ingénieux ton système de chauffe eau

Bonne après-midi et continue de cogiter sur toutes ces astuces amèliorant le confort de nos cellules et bien sûr de les partager

Bernard

dakure · Message par **dakure** » sam. 28 janv. 2012 15:57

Une cocotte nucléaire à refroidissement liquide conçu pour les premiers essais à Tricastin en septembre 1962 à 11h37 pour réchauffer la gamelle de Dédé Frapoulmouf, ouvrier intermittent du spectacle, secrétaire par intérim du mouvement "un plat chaud le midi pour tout le monde", mouvement repris plus tard par Coluche avec quelques zaméliorations, il a rajouté "et le soir"...

ZigZag.Cruiser · Message par **ZigZag.Cruiser** » sam. 28 janv. 2012 16:18

dakure 25 a écrit :Une cocotte nucléaire à refroidissement liquide conçu pour les premiers essais à Tricastin en septembre 1962 à 11h37 pour réchauffer la gamelle de Dédé Frapoulmouf, ouvrier intermittent du spectacle, secrétaire par intérim du mouvement "un plat chaud le midi pour tout le monde", mouvement repris plus tard par Coluche avec quelques zaméliorations, il a rajouté "et le soir"...

Luc en mode surchauffe

Niakool et Manard qui chauffent.....allez vous avez jusqu'au 1 Février 2012 pour lâcher vos esprits, trois jours de détente complète, d'ici là je tenterai de joindre l'auteur de ce beau bricolage qui est passé dans mon jardin avec son HZJ78 et cellule !
Il sera ravi de lire vos délires !!!

Fred

Jaclim · Message par **Jaclim** » sam. 28 janv. 2012 16:36

dakure 25 a écrit :Une cocotte nucléaire à refroidissement liquide conçu pour les premiers essais à Tricastin en septembre 1962 à 11h37 pour réchauffer la gamelle de Dédé Frapoulmouf, ouvrier intermittent du spectacle, secrétaire par intérim du mouvement "un plat chaud le midi pour tout le monde", mouvement repris plus tard par Coluche avec quelques zaméliorations, il a rajouté "et le soir"...

Je ne sais pas si Luc est en surchauffe, mais si c'est le cas, sa surchauffe me botte bien !

Sinon, une mini lessiveuse spatiale, spéciale cellule sidérale et ... sidérante ?
Du style : "

dakure · Message par **dakure** » sam. 28 janv. 2012 17:12

Jaclim a écrit : Sinon, une mini lessiveuse spatiale, spéciale cellule sidérale et ... sidérante ?
Du style : "

Jaclim, j'avais découvert "ces allumés" sur france inter voilà de nombreuses années, j'avais pleuré de rire tout le reportage et même failli me foutre au tas avec mon bahut...
simplement grandiose

au fait, le couvercle semble soudé?
Donc chauffe eau à gaz??
ou chauffage central au gaz et gamelle soudée??

renault · Message par **renault** » sam. 28 janv. 2012 17:18

pour cuire des oeufs coques :lol:

charlot · Message par **charlot** » sam. 28 janv. 2012 17:21

ZigZag.Cruiser a écrit :Just for fun

Qu'est ce que c'est ?
et comment ça marche ?
Fred

BIEN!! même très très Bien .Une boiler semis automatique ,qui chauffe sur la plaque a gaz

et même une prise pour le ranger quant il sera chaud
Là profil bas,quelle astuce ( je tombe de la chaise )

Jaclim · Message par **Jaclim** » sam. 28 janv. 2012 17:39

dakure 25 a écrit :
Jaclim, j'avais découvert "ces allumés" sur france inter voilà de nombreuses années, j'avais pleuré de rire tout le reportage et même failli me foutre au tas avec mon bahut...
simplement grandiose

Moi aussi je les avais découverts sur cette même antenne ! Comme tu dis, quelle rigolade !!!
Et bien plus tard, je les avais revus avec Bernard cette fois, à la téloche, dans je ne sais plus quelle émission.
J'aime beaucoup la mère, elle vaut vraiment le détour avec ses airs de conspiratrice qui ne veut pas dévoiler les secrets de fabrication de son fiston !

dakure 25 a écrit : au fait, le couvercle semble soudé?

On dirait bien.

ZigZag.Cruiser · Message par **ZigZag.Cruiser** » sam. 28 janv. 2012 18:09

Ça c'est une pièce de choix, ce qui valait bien la photo !
vas y Charlot...mais ce qui vous manque à tous , c'est comment est ce branché sur le réseau de la cellule !

Fred

Manard · Message par **Manard** » sam. 28 janv. 2012 19:06

Bonsoir Fred,

Moi je vois ce boiler raccordé en série sur le tuyau d'eau chaude pour la douche ou autres. Par contre les deux prises dans ce cas me sembleraient un peu trop rapprochées...

Bonne soirée

Bernard

charlot · Message par **charlot** » sam. 28 janv. 2012 20:30

L'eau froide en bas et certainement un serpentin ou un tube plongeur en sortie haute, raccordé sur le circuit chaud de l’installation

dakure · Message par **dakure** » sam. 28 janv. 2012 21:27

oui avec un serpentin à l'intérieur pour produire de l'eau chaude, douche, réchauffage moteur, eau chaude sanitaire????
jaclim: un grand moment cette émission radio et bien content de "découvrir" la chetron des personnages!!! un grand moment

Jaclim · Message par **Jaclim** » sam. 28 janv. 2012 23:32

dakure 25 a écrit :jaclim: un grand moment cette émission radio et bien content de "découvrir" la chetron des personnages!!! un grand moment

Conformes à l'idée qu'on pouvait s'en faire !

Dans une BD, on les trouverait trop caricaturaux.

ZigZag.Cruiser · Message par **ZigZag.Cruiser** » lun. 30 janv. 2012 20:11

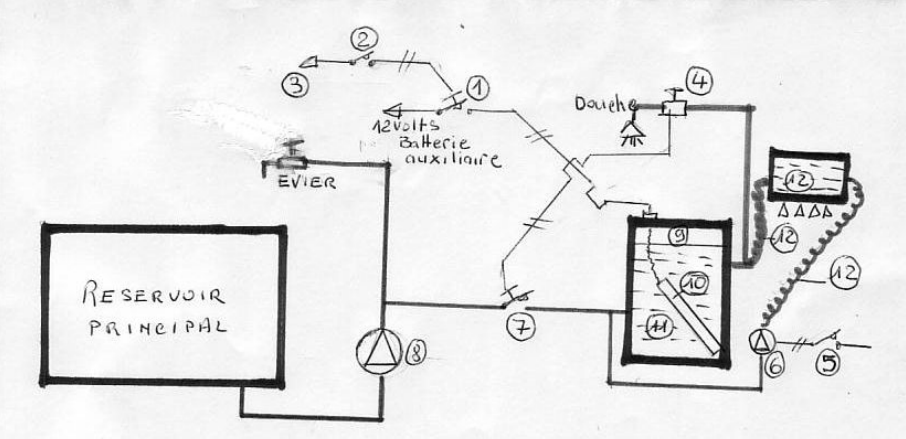

Résultat du Couwizzz

Légendes
-1- Relai . Des la mise en marche du véhicule et l'interrupteur (2) fermé , la résistance
(10) chauffe.
-2- Interrupteur avec voyant de mise sous tension de la résistance (10)
-3- Branchement après contact du véhicule.
-4- Robinet de douche équipé d'un contacteur.
-5- Interrupteur de mise sous tension de la petite pompe (6)
-6- Pompe du type immergée avec entrée et sortie pour tube souple de diamètre 10
-7- Électrovanne commandée par le contact du robinet de douche.
-8- Pompe principale
-9- Volume d'air faisant office de vase d'expansion.
-10- Résistance chauffante 12 Volts (Narbonne accessoires env 150 €)
-11- Réservoir inox de 10 Litres . Récupération dans un surplus militaire , puis modifié.
-12- Gamelle inox étanche ¾ de litre avec 2 sorties pour connexion des flexibles (12)
a poser sur un réchaud a gaz.

PRINCIPE DE FONCTIONNEMENT

Véhicule en marche

-La résistance (10) plongée dans le réservoir (11) de 10 litres chauffe l'eau pendant la durée du trajet. La résistance équipée d'un thermostat maintient l'eau à 37° elle est alimentée par la batterie auxiliaire. La mise en fonctionnement est commandée par un interrupteur (2)
Le relai de puissance (1) est piloté par le contact du véhicule .A l'arrêt l'alimentation est automatiquement coupée.
-L'ouverture du robinet de douche avec contacteur (4) actionne l'électrovanne (7) .
L'électrovanne évite la mise sous pression du réservoir (11) .

Véhicule a l'arret. (pendant les jours de repos)

-La gamelle étanche(12) raccordée par des flexibles (12) est posée sur le réchaud à gaz. Des qu'il y a élévation de température la petite pompe (6) est actionnée de façon a faire circuler l'eau chaude vers le réservoir (11). L'opération est renouvelée jusqu'à obtention d'une température convenable dans le réservoir (11). Temps de chauffe environ 15 a 20 minutes suivant la température ambiante
Le volume d'air (9) compense la dilatation de l'eau .

Commentaires:

Cette installation est très simple, peu onéreuse et fiable . Les seules pannes peuvent provenir des pompes d'où l'intérêt et pour un grand voyage d'en avoir de rechange. L'économie de gaz n'est pas négligeable.

Merci à JP .Vincente auteur de cette réalisation

Fred

Manard · Message par **Manard** » lun. 30 janv. 2012 20:59

Bonjour Fred,

Merci pour l'explication finale de cet ensemble de chauffe eau. Pourquoi ne chauffe t-il au delà de 37°C ? parce qu'il n'a pas installé de mélangeur eauchaude/eau froide? avec l'arrivée d'eau froide dans son chauffe eau, la température doit passer rapidement en dessous 37°C ?

L'installation n'est tout de même pas si simple que ça, moi je pensais à une simple production d'eau chaude avec la gamelle et le réchaud à gaz.

En tout cas c'est une bonne astuce pour les Casa Trotters

Bonne soirée

Bernard

dakure · Message par **dakure** » lun. 30 janv. 2012 21:33

bravo à JP qui fait partit des "malingars"!!
le système est assez pointu quand même, simplifié à juste une production d'eau chaude à la demande avec le système gaz, c'est pas mal du tout...

pilu · Message par **pilu** » lun. 30 janv. 2012 22:53

Il me semblait que j'avais déjà vu ce schéma, c'est louche !

L'appareillage utilisé pour la distillation est l'alambic, qui se compose de deux éléments : le premier (la chaudière) est un réservoir dans lequel le liquide est chauffé et vaporisé ; le second (le condenseur) est un tube, relié au réservoir, dans lequel la vapeur se refroidit et se condense (liquéfaction). Des gouttes de liquide se forment sur les parois du condenseur, puis tombent ensuite lentement dans un autre réservoir, le récepteur.

Manard · Message par **Manard** » lun. 30 janv. 2012 23:18

On a tout compris avec l'explication de Pilu, c'est pour avoir la petite goutte dans le café du matin :lol:

Bernard
