Aménagement sprinter 4X4 VASP

[vr6man]

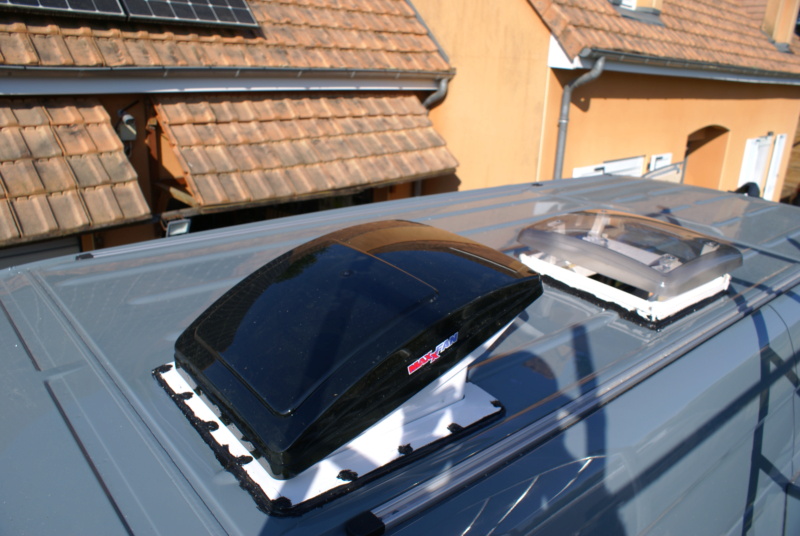

Pose du Maxxfan

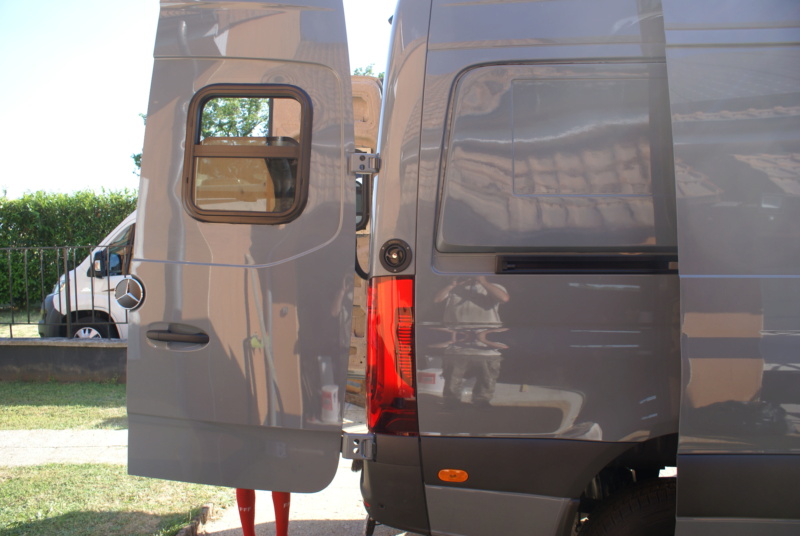

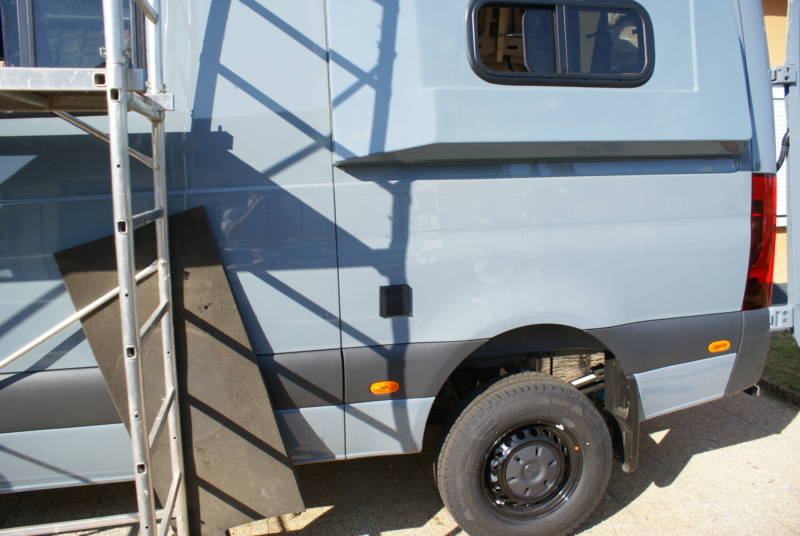

Pose des connexions extérieurs

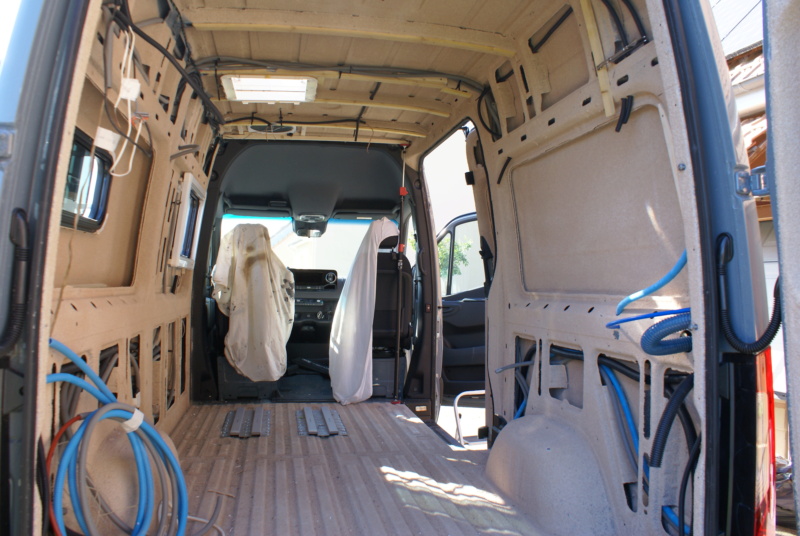

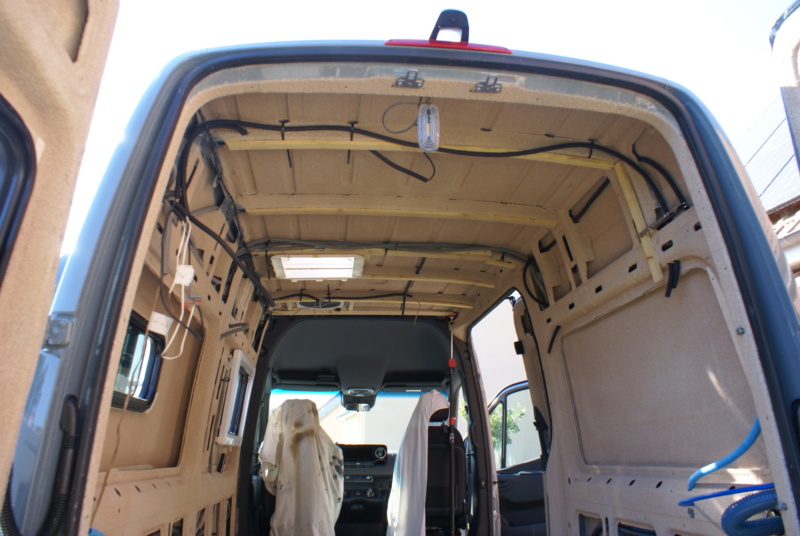

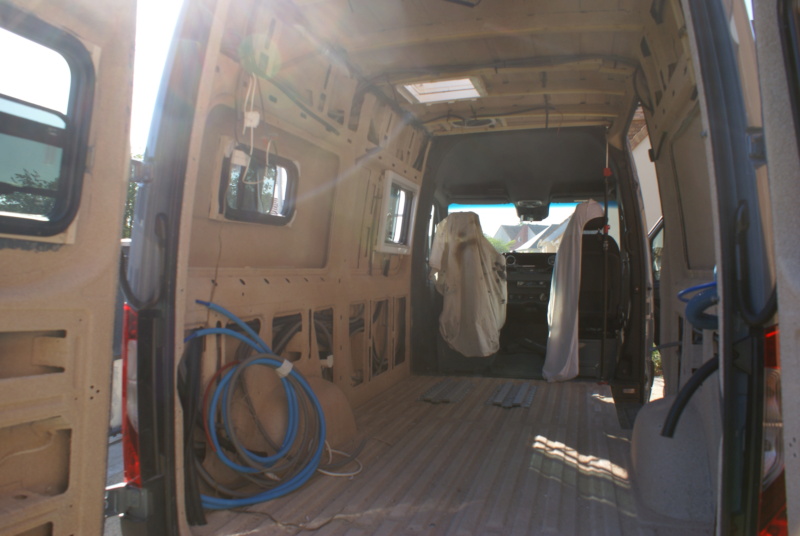

J'ai finis le passage des gaines, j'ai réussi à passer mes PER (3) dans le doublage des portes AR



J'ai continué la pose des lattes pour la pose du lambris

[vr6man]

Concernant les 3 panneaux solaire de 200W chacun vous me conseillez un montage en série ou en parallèle ?

J'ai lu plusieurs post mais chacun y va du sien

A votre avis ?

[Pascal74]

Si c'était pour moi et pour l'extrême, ce serait 3 panneaux avec chacun leur contrôleur mppt..

Sinon, si c'est prévu de relier sur un seul contrôleur mppt, alors je monterais en série.. une idée ici :

[vr6man]

oui montage sur un seul mmpt victron 100/50

[Pascal74]

Donc pour moi, c'est série.. même si certains ne seront pas d'accord..

[vr6man]

merci du retour, la vidéo explique bien le montage

[MikriKala]

Il faut juste vérifier que tu restes bien sous 100V avec tes 3 panneaux solaires en série. Je suis en série aussi pour mes 4 panneaux 175W victron, sur un MPPT victron 150/35. Le 100V était trop limite pour moi.
Tu peux faire tes calculs ici : https://www.victronenergy.com/mppt-calculator

[vr6man]

J'avais vu ce calculateur mais il ne possède pas les panneaux solaires que j'ai commandé

https://www.laboutique-solaire.com/accu ... laire.html

ils font 25V (VMP) et 8A (IMP)

Donc au maxi 75V, le 100/50 dois suffir ?

Donc je dirais oui tu confirmes mon calcul ?

[Pascal74]

Pour moi c'est ok avec le 100/50

En plus, en série ça permet de tirer un seul câble et de plus pas trop gros..

[cricri1333]

J'avais vu ce calculateur mais il ne possède pas les panneaux solaires que j'ai commandé

https://www.laboutique-solaire.com/accu ... laire.html

ils font 25V (VMP) et 8A (IMP)

Donc au maxi 75V, le 100/50 dois suffir ?

Donc je dirais oui tu confirmes mon calcul ?

ton calcul n'est pas bon.
Il faut prendre la tension de circcuit ouvert (VOC) soit 29.5V. Sachant que cette tension est donnée pour une température de 25°C et que cette tension augmente avec les températures négatives.
Soit 29.5 x 3 = soit 88.5 à 25°C.
Avec un 100 en tension d'entrée pour le régulateur tu es un peu juste.

[MikriKala]

Je prendrais le modèle 150/35 pour les mettre en série si tu peux encore le changer. Il y a risque de brûler le contrôleur MPPT par une belle journée froide et ensoleillée.
J'ai rempli les données pour tes panneaux (il y a une option 'custom module) sur le site de Victron. Voici les résultats pour des températures de -13 à 70°. Le plus important ici est le côté température négatives, le voltage sortant des panneaux augmente avec le froid.



source:
Config Custom

[vr6man]

j'ai vu un 150/45, je vais partir sur ce model dans ce cas

[vr6man]

Pose de la Biofib dans les bas de portes AR et dans le bas de la porte coulissante seulement car dans le haut il y aura des rangements










Pose de l'isolation du plancher (au total 3 couches de liège projeté, isolant réflectif 18 couches, isolant phonique de parquet



Réalisation du plancher à la suite de celui posé par le carrossier



Pose de la Biofib sur les cotés et le plafond (pour que celle ci tienne en place seule j'ai utilisé de la ficelle de cuisine que j'ai agrafé sur les lattes pour le lambris

[fifitoy]

J'anticipe surement... mais je voudrais bien voir un démontage après qq années d'utilisation pour voir l'état de la "biofib" j'arrive pas à me dire que des cycles humidité/chaleur répétitifs n'en feront pas une éponge à condensation... juste pour lever de potentiels doutes..

[pepere63]

Bonjour fifitoy , pas de problème puisque ce sont des fibres bio ! Moi aussi ,j'aimerais bien savoir parce que je pense en acheter .
A plus , on suit avec attention . Bye .

[fifitoy]

Bio ou pas Bio c'est pas la question il faut surtout que la fibre soit hydrophobe .. et là quid de l'écoulement de la condensation qui est toujours présente entre des parois aux faces exposées à des T° différentes sous pression atmosphérique (donc en presence d'air) mon interrogation demeure...

[vr6man]

LA je peux pas répondre a ces questions

A votre avis avant la pose du lambris, je comptais poser un pare vapeur a votre avis ?

[fifitoy]

LA je ne sais pas non plus si votre lambris reste brut cela va "respirer" à travers le bois.. s'il est vernis cela confinera un peu plus

[vr6man]

c'est un lambris PVC

[fifitoy]

[Eric44]

LA je peux pas répondre a ces questions

A votre avis avant la pose du lambris, je comptais poser un pare vapeur a votre avis ?

Pare vapeur sans lame d'air, ça ne sert à rien.

[pepere63]

Bonjour , de l'air entre la biofibre et le lambris il y en aura toujours , qu'on l'appelle lame ou pas , mais il faudrait que cette air puisse se décharger de son humidité , sinon l'efficacité d'isolation de la biofibre est remise en cause. Le lambris PVC est plutôt très étanche , donc il faut créer des ouvertures pour que l'humidité puisse sortir ,vers l'intérieur ou vers l'extérieur du véhicule . Dans les 2 cas , je suis perplexe , les 2 solutions ne sont ni excellentes , ni bonnes ...
Sur des coussins d'assise en mousse habillés d'une enveloppe , on place de petits aérateurs pour faire "respirer" la mousse ; c'est peut être une idée d'amélioration .
A fifitoy : ma remarque : "Bonjour fifitoy , pas de problème puisque ce sont des fibres bio ! " était bien sûr une plaisanterie .
Bye .

[euro6]

Bonjour,

lambris PVC

surprenant d'utiliser un tel matériau dans une construction qui semblait jusque là plutôt respectueuse de l'environnement et de la santé...
Cette matière plastique n'est pas vraiment de la même veine que la fibre bois bio ou le liège, sans compter que pour la respiration de la paroi son effet barrière n'est pas favorable. Les additifs employés pour sa fabrication sont particulièrement dangereux.
Pour connaitre assez bien la construction en ossature bois avec ce même isolant, l'effet de la condensation n'est pas anecdotique et la réalisation des parois extérieures doit respecter certaines règles impératives pour tenter de gérer au mieux la génération d'humidité par condensation due aux différentiels de température. Le nécessaire pare-vapeur doit effectivement être correctement ventilé pour être efficace, par exemple.

[vr6man]

Euro6

Clairement je n' amenage pas ce véhicule avec le soucis du coté eco friendly, l'écologie punitive comme nos politiques nous font vivre cela me saoule ...

La raison principale du lambris pvc et la différence de poids

[fifitoy]

de facilité de mise en oeuvre, et de prix aussi surement mais cela ne résous pas le questionnement sur l'humidité et son évacuation
